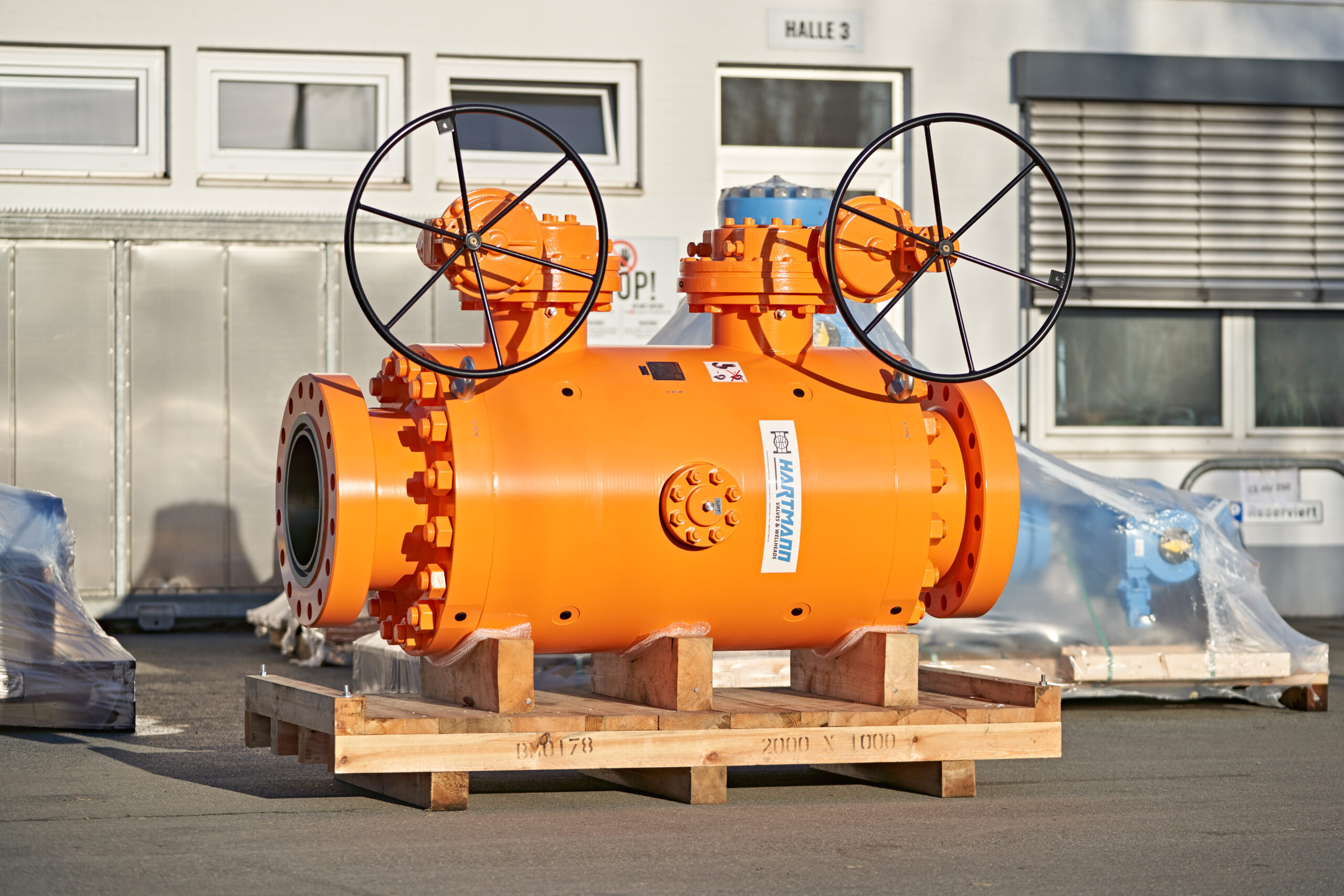

Twin Ball Valve

Doppelte Sicherheit in kompakter Bauweise

Twin Ball Valves von Hartmann Valves kommen überall dort zum Einsatz, wo höchste Sicherheitsanforderungen eine doppelte Absperrung verlangen. Zwei voneinander unabhängige Abschlusssysteme in einem kompakten Gehäuse ermöglichen eine 0-Blasen-Dichtheit, Prüfbarkeit zwischen den Systemen und reduzieren gleichzeitig Platzbedarf und Materialeinsatz.

Das Ergebnis ist eine hochintegrierte Sicherheitsarmatur, die maximale Zuverlässigkeit bei gleichzeitig kompakter Bauweise bietet.

Für einen sicheren Betrieb

Technische Highlights & Sicherheitsfunktionen

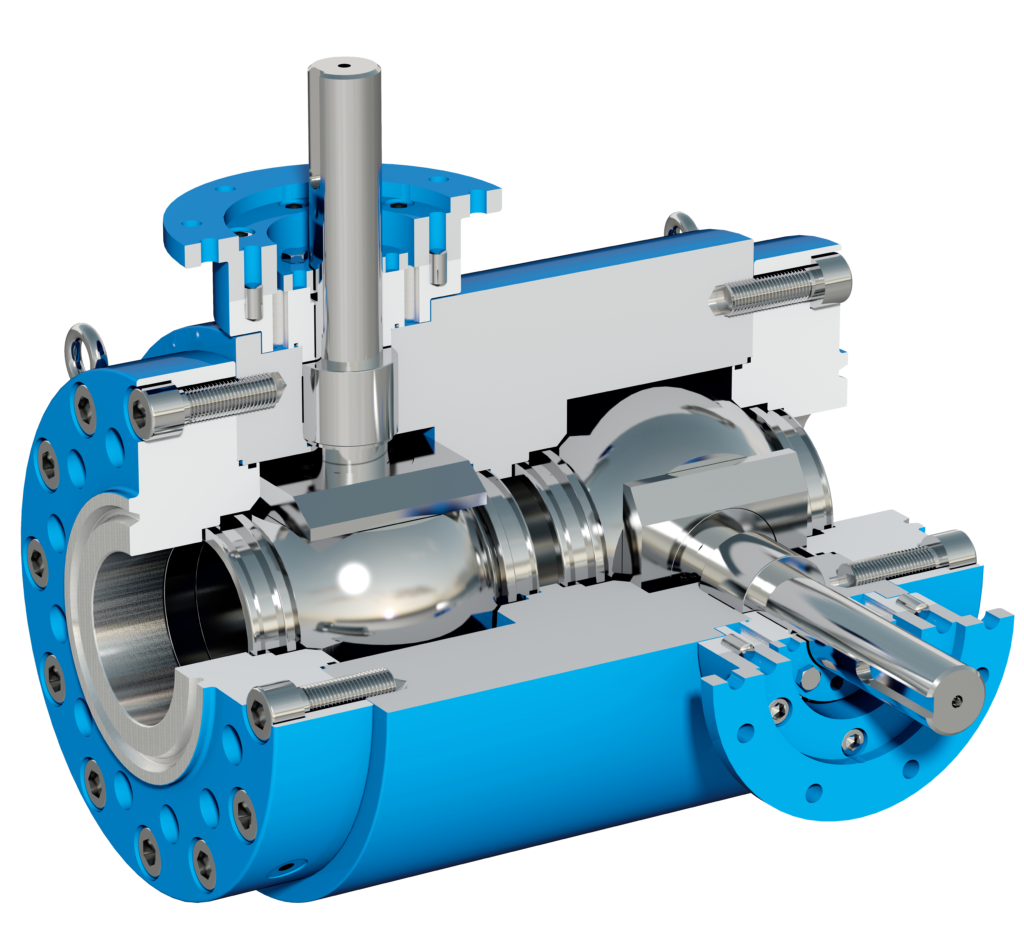

Das Twin Ball Valve kombiniert zwei vollwertige Kugelhähne in einem Gehäuse und ermöglicht so eine kompakte Umsetzung von Double Block and Bleed (DBB) und Double Isolation and Bleed (DIB) Konzepten.

Die rein metallischen Dichtsysteme gewährleisten eine 0-Blasen-Leckrate, während die Konstruktion eine Prüfbarkeit zwischen den beiden Absperrsystemen ermöglicht. Durch die kompakte Bauweise wird im Vergleich zu zwei Einzelarmaturen Platz gespart und die Anzahl potenzieller Leckstellen reduziert.

Optional sind Ausführungen mit Double Piston Effect (DIB) sowie unterschiedliche Antriebs- und Steuerungskonzepte verfügbar.

Rein metallische Dichtsysteme
O-Blasen-Leckrate
Dreiteilige Gehäuse (Split Body) oder Blockbauweise aus Schmiedematerial
Je nach Nennweite mit zapfengelagerten oder schwimmenden Kugeln
Ausblassichere Schaltwellen
Schwimmend gelagerte, selbstzentrierende Sitzringe mit vorgespannten Federelementen
Automatische Gehäusedruckentlastung (bei zapfengelagerten Kugeln)
Leitungsdruckabhängige Dichtkraft
Double Block and Bleed (bei zapfengelagerten Kugeln)
Austauschbarkeit der oberen Schaltwellendichtungen bei vollem Leitungsdruck
Keine elektrostatische Aufladung
Feuersicher nach DIN EN ISO 10497 / API 607
Wartungsfrei

Auf Wunsch fertigen wir auch mit den folgenden Design-Anpassungen:

mit Double Piston Effect (DIB)
aus Sonderwerkstoffen für extreme Anwendungsgebiete
weich dichtend
mit oder ohne Entwässerungs- und Entlüftungsanschlüssen (Option bei zapfengelagerten Kugeln)
mit rein metallisch dichtenden Entwässerungskugelhähnen (s. Option)
als Reduced Bore Kugelhähne
mit speziellen Innen- oder Außenbeschichtungen
mit elektrischen, pneumatischen oder elektro-hydraulischen Antrieben
als Sonderanfertigung für Ihren speziellen Anwendungsfall

DGRL 2014/68/EU und API 6D:

DN 25 – DN 500 (1“ – 20“) bis PN 420 (ANSI 2500)
Weitere Nennweiten und Druckstufen auf Anfrage!

API 6A:

1 13/16“ – 7 1/16“ bis API 10.000
9“ – 11“ x 10“ bis API 5.000
13 5/8“ – 16 3/4″ bis API 3.000
PSL 1 – PSL 3G
Temp. Class K – Y
weitere Nennweiten und Druckstufen auf Anfrage!

Druckbereich

bis PN 420

Kundenindividuelle Konstruktion

Individuell für Ihre Prozesse gefertigt

Twin Ball Valves sind für Anwendungen ausgelegt, in denen maximale Dichtheit, Ausfallsicherheit und lange Standzeiten entscheidend sind.

Die Kombination aus zwei vollständig unabhängigen Absperrsystemen in einem Gehäuse erhöht die Sicherheit um ein Vielfaches gegenüber konventionellen Lösungen. Gleichzeitig sorgt die metallisch dichtende Ausführung für minimale Abnutzung, hohe Temperaturbeständigkeit und dauerhaft stabile Dichtheit.

Die Armaturen sind wartungsfrei ausgelegt und ermöglichen eine zuverlässige Absperrung auch bei hohen Schalthäufigkeiten und extremen Betriebsbedingungen.

Temperatur

- 46°C bis + 250°C

Druck

von Vakuum bis 420 bar

Nennweiten

DN 25 - DN 500 (1“ - 20“)

Medien

Erdgas, Rohgas, Prozessgase, Kohlenwasserstoffe, aggressive Chemikalien (z. B. Säuren, Laugen), Hochdruckflüssigkeiten sowie Medien mit Restdruck oder kritischen Druck-/Temperaturbedingungen

Einsatzbereiche

Öl- und Gasförderung (Onshore/Offshore), Chemie- und Petrochemieanlagen, Hochdruck- und Fernleitungen, Speicher- und Injektionssysteme (Gas, H₂, CO₂), sicherheitskritische Absperrungen (DBB/DIB), Raffinerien und Prozessanlagen mit erhöhten Sicherheitsanforderungen

Zuverlässige Absperrung

Unser rein metallisches Dichtsystem

Metallisch dichtende Kugelhähne sind für Anwendungen konzipiert, in denen weichdichtende Systeme an ihre Grenzen stoßen. Sie kommen überall dort zum Einsatz, wo anspruchsvolle Medien, extreme Drücke und Temperaturen oder sehr hohe Schalthäufigkeiten eine dauerhaft zuverlässige Absperrung erfordern. Das gasdichte Dichtsystem erfüllt Leckrate A und gewährleistet eine dauerhaft zuverlässige Absperrung.

Die Dichtheit unserer Armaturen wird im Rahmen technischer Prüfungen nach den jeweils relevanten Regelwerken verifiziert und erfolgt entsprechend der zugrunde gelegten Produktnorm. Unser interner Herstellerstandard liegt über den Anforderungen gängiger Prüfnormen wie API 598 und DIN 12266. Damit schaffen wir eine belastbare Grundlage für eine sehr hohe Absperrdichtheit in anspruchsvollen Anwendungen. Die interne Definition der Leckrate A wird angelehnt an die DIN ISO 5208.

Die rein metallische Abdichtung zwischen Kugel und Sitzring sorgt für hohe Verschleißfestigkeit, minimierten Wartungsaufwand und eine lange Standzeit.

Zertifizierte Sicherheit

Unsere Hochleistungs-Armaturen erfüllen nationale wie internationale Normen, darunter:

DGRL 2014/68/EU (PED)
API 6D / API 6A
DIN EN ISO 10497 / API 607 (Fire Safe)

Kontaktieren Sie uns

Wir unterstützt Sie in allen Projektphasen: Von der Planung und Auslegung über die Fertigung bis zur Installation und regelmäßigen Überprüfung.
