Molchkugelhähne
Effiziente Reinigung mit maximaler Sicherheit und kompakter Bauweise
Molchkugelhähne von Hartmann Valves sind die kompakte und sichere Lösung für die Reinigung und Inspektion von Rohrleitungen. Sie vereinen die Funktion einer Absperrarmatur mit einer integrierten Molchaufgabe- und Entnahmestation in einem System.
Durch die seitlich integrierte Schleuse mit Bajonettverschluss ermöglichen sie eine schnelle, einfache und sichere Handhabung – auch bei vorhandenem Restdruck. Im Vergleich zu klassischen Molchsystemen reduziert die integrierte Bauweise Platzbedarf, Kosten und Komplexität erheblich.
Molchkugelhahn in der Standardausführung
Molchkugelhahn mit mehrfacher Sicherheitsbarriere
Zuverlässige Absperrung
Unser rein metallisches Dichtsystem
Metallisch dichtende Kugelhähne sind für Anwendungen konzipiert, in denen weichdichtende Systeme an ihre Grenzen stoßen. Sie kommen überall dort zum Einsatz, wo anspruchsvolle Medien, extreme Drücke und Temperaturen oder sehr hohe Schalthäufigkeiten eine dauerhaft zuverlässige Absperrung erfordern. Das gasdichte Dichtsystem erfüllt Leckrate A und gewährleistet eine dauerhaft zuverlässige Absperrung.
Die Dichtheit unserer Armaturen wird im Rahmen technischer Prüfungen nach den jeweils relevanten Regelwerken verifiziert und erfolgt entsprechend der zugrunde gelegten Produktnorm. Unser interner Herstellerstandard liegt über den Anforderungen gängiger Prüfnormen wie API 598 und DIN 12266. Damit schaffen wir eine belastbare Grundlage für eine sehr hohe Absperrdichtheit in anspruchsvollen Anwendungen. Die interne Definition der Leckrate A wird angelehnt an die DIN ISO 5208.
Die rein metallische Abdichtung zwischen Kugel und Sitzring sorgt für hohe Verschleißfestigkeit, minimierten Wartungsaufwand und eine lange Standzeit.
Kompakte Lösung für sichere und effiziente Pipeline-Reinigung

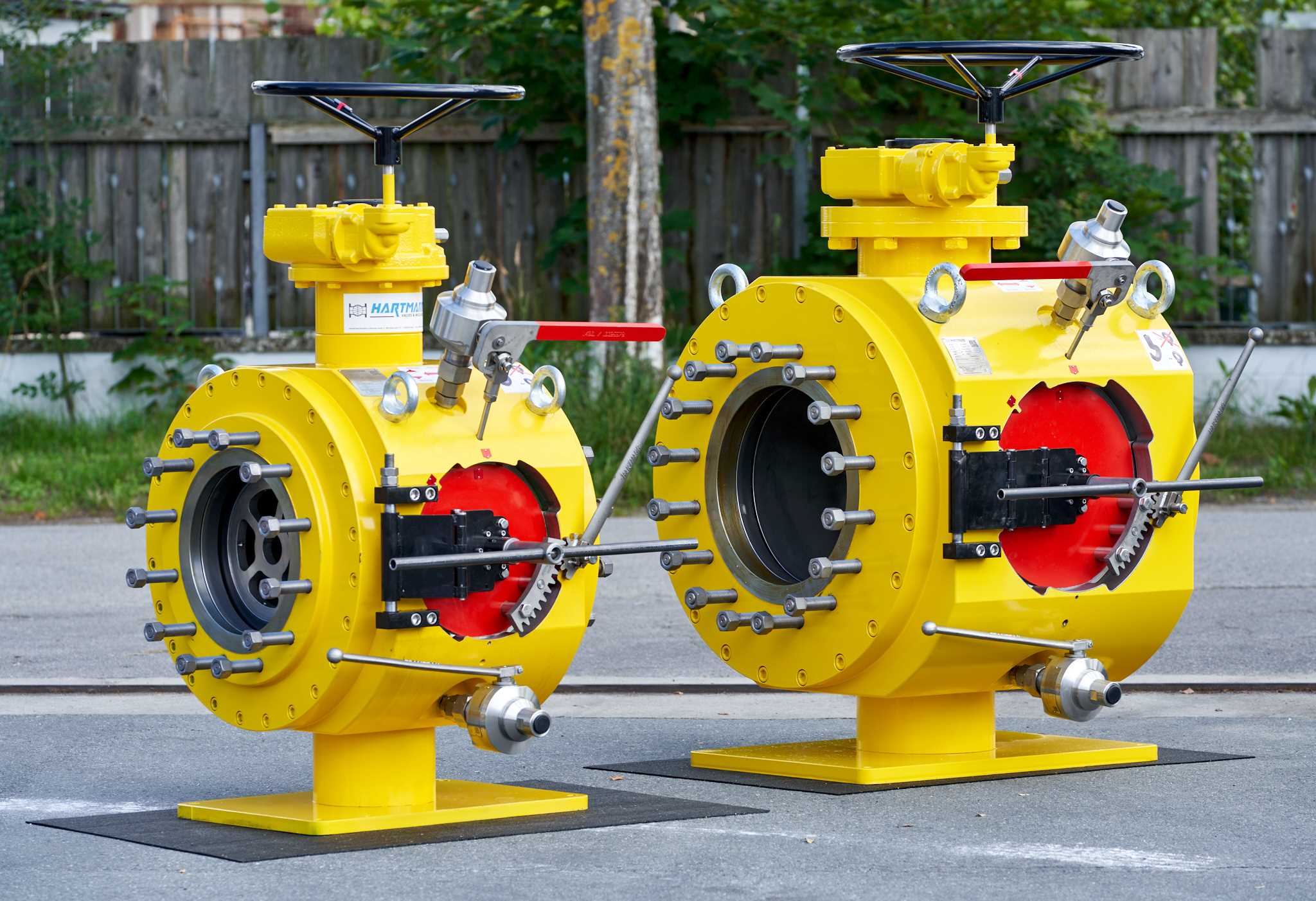

Molchkugelhahn in der Standardausführung

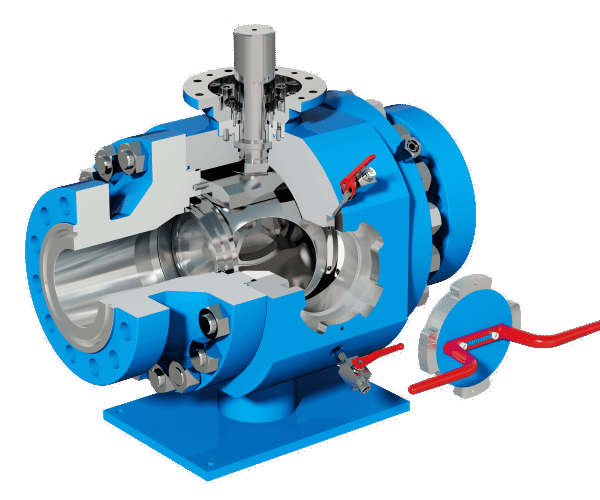

Hartmann Molchkugelhähne in der Standardausführung sind speziell für die Reinigung und den Betrieb von Rohrleitungen ausgelegt und vereinen Absperrarmatur und Molchstation in einer kompakten Lösung.
Die Molchaufgabe und -entnahme erfolgt über eine integrierte Schleuse mit Bajonettverschluss: Nach dem Schließen der Armatur und der kontrollierten Druckentlastung des Gehäuseinnenraums kann der Molch sicher eingesetzt oder entnommen werden. Standardmäßig sind die Armaturen für Molchlängen bis 1,4 x DN ausgelegt, Sonderlösungen bis 2,0 x DN sind möglich. Ein 3-stufiges, redundantes Sicherheitskonzept sowie die rein metallisch dichtende Ausführung gewährleisten hohe Betriebssicherheit und Anlagenverfügbarkeit.
Temperatur
-45°C bis +120°C
Druck
bis 250 bar
Nennweiten
DN 50 – DN 600 (2“ – 24“)
DGRL 2014/68/EU und API 6D: DN 50 – DN 600 (2“ – 24“) bis PN 250 (ANSI 1500) weitere Nennweiten und Druckstufen auf Anfrage!
Auf Wunsch fertigen und liefern wir die Kugelhähne der AST Baureihe für Sie:
- aus Sonderwerkstoffen für extreme Anwendungsgebiete
- weich dichtend
- mit speziellen Innen- oder Außenbeschichtungen
- mit demontierbarem Auffanggitter
- mit Sondergetriebe für 180° Schaltbereich
- als Sonderanfertigung für Ihren speziellen Anwendungsfall
- mit integriertem Bypass (Durchfluss auch bei geschlossener Armatur in Rohrleitungsrichtung)
- als Ausführung zur Trennung verschiedener Medien
Maximale Sicherheit bei Molchprozessen
Molchkugelhahn mit mehrfacher Sicherheitsbarriere

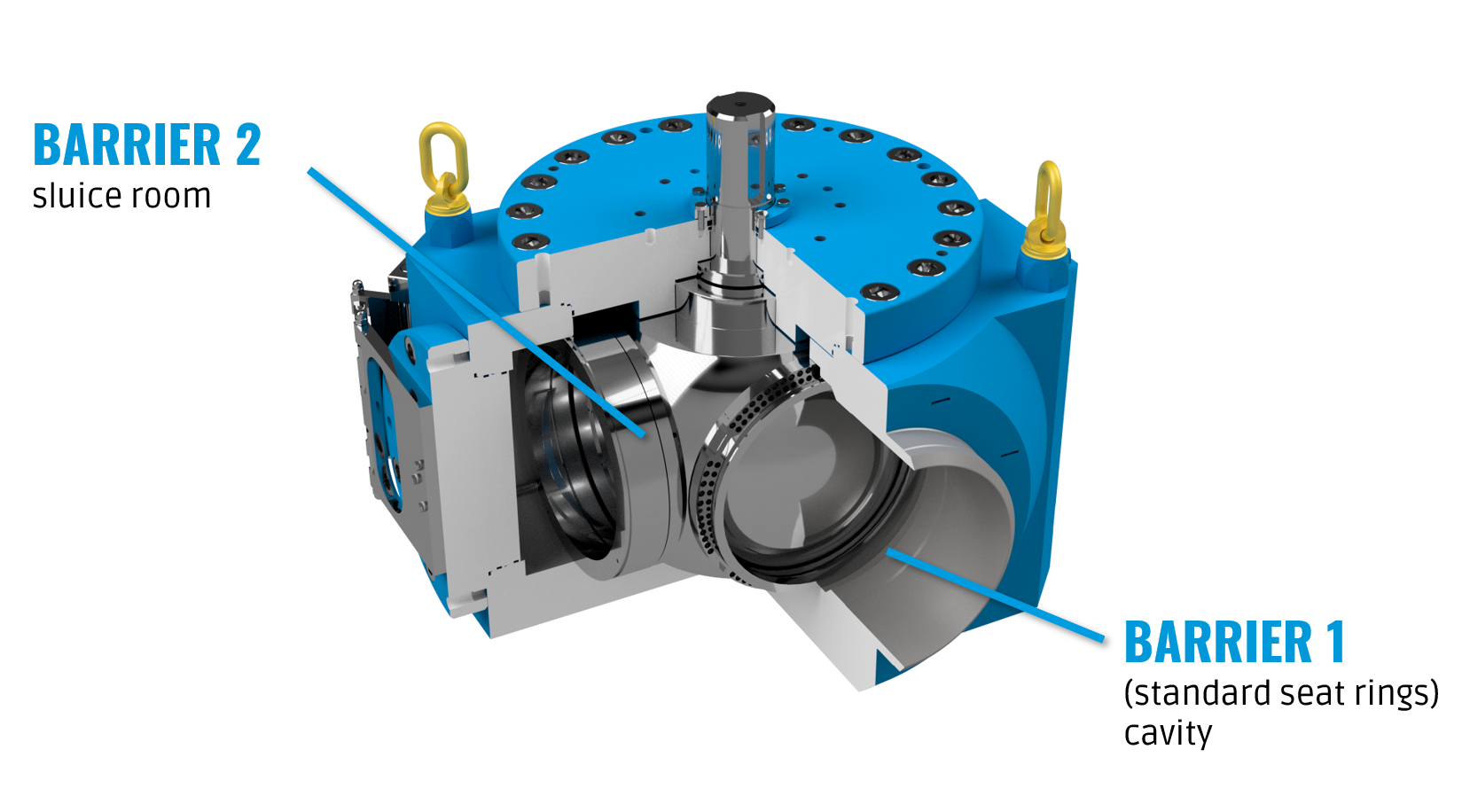

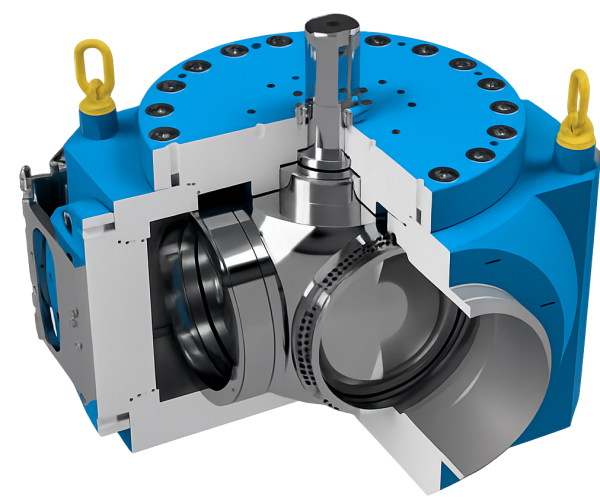

Der Molchkugelhahn mit mehrfacher Sicherheitsbarriere wurde speziell für Anwendungen entwickelt, bei denen ein Handling von Molchen unter vorhandenem Restdruck erforderlich ist. Durch mindestens zwei zusätzliche Sitzringe wird der Schleusenraum separat abgesichert und kontinuierlich über ein Manometer überwacht.
Selbst bei Undichtigkeit der ersten Barriere bleibt die zweite Abdichtung zur Schleuse hin wirksam, sodass das Öffnen und Schließen weiterhin sicher möglich ist. Diese redundante Absicherung erhöht die Betriebssicherheit erheblich und ermöglicht es, aufwendige externe Molchsysteme zu ersetzen.
Darüber hinaus kann der Molchkugelhahn als Multifunktionsarmatur ausgeführt werden:
In der Kugel integrierte Einbauteile wie Siebkorbfilter, Molchfanggitter, Rückschlagklappen oder Regelscheiben sind demontierbar und austauschbar. So lassen sich zusätzliche Funktionen wie Filtration, Rückflusssicherung, Durchflussregelung oder das temporäre Ein- und Ausschleusen von Messtechnik direkt in der Armatur realisieren, auch bei anstehendem Restdruck.
Das Ergebnis ist eine hochflexible, platzsparende und sichere Lösung, die über die reine Pipeline-Reinigung hinaus vielfältige Anwendungen ermöglicht. Auf Wunsch auch für Wasserstoff geeignet.
Temperatur
-45°C bis +120°C
Druck
bis 250 bar
Nennweiten
DN 50 – DN 600 (2“ – 24“)
DGRL 2014/68/EU und API 6D: DN 50 – DN 600 (2“ – 24“) bis PN 250 (ANSI 1500) weitere Nennweiten und Druckstufen auf Anfrage!
Auf Wunsch fertigen und liefern wir die Kugelhähne der AST Baureihe für Sie:
- aus Sonderwerkstoffen für extreme Anwendungsgebiete
- weich dichtend
- mit speziellen Innen- oder Außenbeschichtungen
- mit demontierbarem Auffanggitter
- mit Sondergetriebe für 180° Schaltbereich
- als Sonderanfertigung für Ihren speziellen Anwendungsfall
Kontaktieren Sie uns
Wir unterstützt Sie in allen Projektphasen: Von der Planung und Auslegung über die Fertigung bis zur Installation und regelmäßigen Überprüfung.
FAQ
Wie funktioniert ein Molchkugelhahn?
Ein Molchkugelhahn kombiniert Absperr- und Reinigungsfunktion. Über eine integrierte Schleuse können Molche sicher eingesetzt oder entnommen werden – auch bei vorhandenem Restdruck.
Was ist der Vorteil gegenüber klassischen Molchsystemen?
Der Molchkugelhahn ersetzt separate Molchschleusen. Dadurch werden Platzbedarf, Kosten und Wartungsaufwand deutlich reduziert, während gleichzeitig die Sicherheit steigt.
Welche Medien können verarbeitet werden?
Typische Medien sind Rohöl, Erdgas, Wasser, Wasserstoff, Kerosin und Schlamm sowie weitere Pipeline-Medien.
Was bedeutet mehrfache Sicherheitsbarriere?
Mehrere Dichtebenen sorgen dafür, dass auch bei Undichtigkeit einer Barriere weiterhin eine sichere Abdichtung gewährleistet ist – selbst bei Restdruck.
Sind Molchkugelhähne wartungsarm?
Ja, durch die metallisch dichtende Konstruktion und robuste Bauweise sind sie wartungsarm und langlebig, auch bei anspruchsvollen Einsatzbedingungen.
