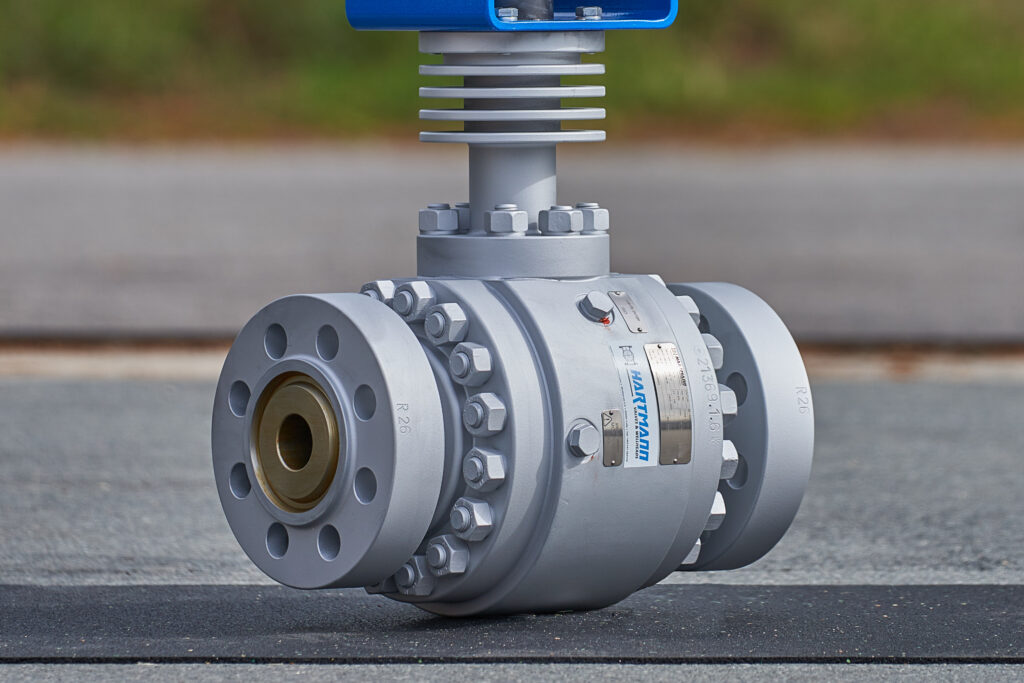

Heizmantelkugelhähne

Effiziente Beheizung für anspruchsvolle Medien

Heizmantelkugelhähne von Hartmann Valves kommen überall dort zum Einsatz, wo Medien beheizt werden müssen, um fließfähig zu bleiben und Prozessstörungen zu vermeiden. Das innovative Design mit integriertem Heizmantel ermöglicht einen optimierten Wärmeübergang bei gleichzeitig kompakter Bauweise.

Im Vergleich zu klassischen Lösungen mit aufgeschweißtem Doppelmantel reduziert das integrierte Konzept den Abstand zwischen Heiz- und Prozessmedium und sorgt so für eine effizientere Wärmeübertragung, höhere Betriebssicherheit und längere Lebensdauer.

Für einen sicheren Betrieb

Technische Highlights & Sicherheitsfunktionen

Heizmantelkugelhähne von Hartmann Valves kommen überall dort zum Einsatz, wo Medien beheizt werden müssen, um fließfähig zu bleiben und Prozessstörungen zu vermeiden. Das innovative Design mit vollständig integriertem Heizmantel ersetzt klassische, aufgeschweißte Doppelmantellösungen und bietet entscheidende Vorteile hinsichtlich Effizienz, Sicherheit und Montage.

Durch den geringen Abstand zwischen Heizmedium und Prozessmedium wird ein signifikant verbesserter Wärmeübergang erreicht. Dies führt zu einer konstant niedrigen Viskosität, reduziert den Energiebedarf und entlastet Pumpensysteme. Gleichzeitig verhindert die Beheizung das Erstarren von Medien und schützt Armaturen sowie Rohrleitungen vor Schäden durch Feststoffbildung.

Das metallisch dichtende System sorgt zusätzlich für eine hohe Betriebssicherheit – auch bei Medien mit Feststoffanteilen wie beispielsweise Schwefelzement in CLAUS-Anlage

Geteiltes Gehäuse
Massive Ausführung; Ausschließliche Verwendung von Walz- und Schmiedestahl, kein Guss
Schwimmende Kugelausführung
Sitzelemente beidseitig angefedert
Metallisch dichtend (gasdicht)
DIN/ISO Anschluss zum Anbau von Antrieben/Zubehör
Maxi-Beheizung (im Kugelhahn integrierte Intensivbeheizung, sowohl der beweglichen Teile als auch der Flansche)
Standard Heizmantelanschlüsse: 2 x NPT Innengewinde
Mit Standardflanschen oder „Oversized“-Flanschen

Auf Wunsch fertigen wir auch mit den folgenden Design-Anpassungen:

Größere Nenndurchmesser (DN)
Höhere Druckstufen (PN)
Höhere Temperaturen (bis 450°C)
Individuelle Heizmantelanschlüsse
Individuelle Baulängen
Kompaktdesign mit Blockflanschen
Midi-Beheizung (im Kugelhahn integrierte Beheizung der beweglichen Teile)
Teilweise verschweißtes Gehäuse
Messing als Innenteil für besonders guten Wärmeübergang zwischen Heizmedium und Prozessmedium
Druck im Heizmantel der Armaturen optional bis zum PN der Armatur

Kundenindividuelle Konstruktion

Individuell für Ihre Prozesse gefertigt

Heizmantelkugelhähne von Hartmann sind für anspruchsvolle Anwendungen ausgelegt und gewährleisten eine zuverlässige Funktion auch bei viskosen oder erstarrenden Medien.

Die massiven Gehäuse aus Walz- und Schmiedestahl sorgen für hohe Festigkeit und lange Standzeiten. Das metallisch dichtende System gewährleistet eine dauerhaft sichere Absperrung, auch bei Feststoffanteilen. Gleichzeitig sorgt der integrierte Heizmantel für eine konstante Temperaturführung und reduzierte Viskosität, wodurch Pumpen entlastet und Anlagen geschützt werden.

Temperatur

−10 °C bis +300 °C (optional bis +450 °C)

Druck

bis PN 420 / Class 2500

Medien

Flüssiger Schwefel, Wachs, Bitumen, Polymere, Harze, Raffinerierückstände

Einsatzbereiche

CLAUS-Anlagen, Polymerverarbeitung, Raffinerieprozesse, Anlagen mit viskosen oder erstarrenden Medien

Zuverlässige Absperrung

Unser rein metallisches Dichtsystem

Metallisch dichtende Kugelhähne sind für Anwendungen konzipiert, in denen weichdichtende Systeme an ihre Grenzen stoßen. Sie kommen überall dort zum Einsatz, wo anspruchsvolle Medien, extreme Drücke und Temperaturen oder sehr hohe Schalthäufigkeiten eine dauerhaft zuverlässige Absperrung erfordern. Das gasdichte Dichtsystem erfüllt Leckrate A und gewährleistet eine dauerhaft zuverlässige Absperrung.

Die Dichtheit unserer Armaturen wird im Rahmen technischer Prüfungen nach den jeweils relevanten Regelwerken verifiziert und erfolgt entsprechend der zugrunde gelegten Produktnorm. Unser interner Herstellerstandard liegt über den Anforderungen gängiger Prüfnormen wie API 598 und DIN 12266. Damit schaffen wir eine belastbare Grundlage für eine sehr hohe Absperrdichtheit in anspruchsvollen Anwendungen. Die interne Definition der Leckrate A wird angelehnt an die DIN ISO 5208.

Die rein metallische Abdichtung zwischen Kugel und Sitzring sorgt für hohe Verschleißfestigkeit, minimierten Wartungsaufwand und eine lange Standzeit.

Referenz

KUGELHAHN MIT INNOVATIVEM
HEIZMANTEL-DESIGN

Claus-Verfahren: Beheizte Absperrkugelhähne für flüssigen Schwefel. Aufgrund der speziellen Konstruktion mit
hervorragendem Wärmeübergang zwischen dem Heizmedium und dem Prozessmedium,
bleibt der Schwefel in der heißen flüssigen Phase. Aufgrund der hochwertigen Karbidbeschichtung kann selbst bei Feststoffanteile wie Schwefelzement die Funktion und Dichtheit der Armatur gewährleistet werden.

Zertifizierte Sicherheit für Heizmantelkugelhähne

Unsere Hochleistungs-Armaturen erfüllen nationale wie internationale Normen, darunter:

TA-Luft 2021 (Emissionsbegrenzung)
ISO 15848 (für flüchtige Emissionen)
ATEX (für explosionsgefährdete Bereiche)
DGRL / PED (Druckgeräterichtlinie der EU)

Kontaktieren Sie uns

Benötigen Sie Unterstützung bei der Auslegung von beheizten Armaturen? Unser Team berät Sie individuell – schnell und unkompliziert.
